Лазерные станки для резки металла с числовым программным управлением давно стали важной частью современной промышленности. Они используются на предприятиях машиностроения, в производстве металлической мебели, вентиляционных систем, корпусов оборудования, деталей для транспорта, элементов строительных конструкций, рекламных изделий и во многих других сферах. Подробнее посмотреть здесь: pentalaser.com.ru. Популярность такого оборудования объясняется сочетанием точности, скорости, повторяемости результата и возможностью автоматизировать процесс изготовления деталей сложной формы.
Если традиционные методы резки металла часто требуют значительных физических усилий, большого количества вспомогательных операций и последующей доработки кромки, то лазерная резка позволяет получать аккуратный рез с минимальными отклонениями от заданной геометрии. А наличие системы ЧПУ делает процесс управляемым, прогнозируемым и пригодным для серийного производства. Оператор задает программу, выбирает режимы обработки, после чего станок выполняет работу с высокой степенью точности и минимальным влиянием человеческого фактора.
Лазерные технологии особенно востребованы в тех случаях, когда необходимо быстро и качественно обрабатывать листовой металл, создавать отверстия сложной формы, вырезать контуры с малыми радиусами, изготавливать партии одинаковых деталей или переходить от одного изделия к другому без долгой переналадки. При этом важно понимать, что лазерный станок с ЧПУ - это не просто источник луча и стол для размещения металла. Это сложный технический комплекс, включающий механическую часть, систему оптики, приводы, программное обеспечение, блоки безопасности и ряд вспомогательных узлов.
Чтобы правильно оценить возможности такого оборудования, нужно разобраться в его устройстве, принципе работы, разновидностях, сферах применения, преимуществах, ограничениях и требованиях к эксплуатации. Именно поэтому тема лазерных станков для резки металла с ЧПУ остается актуальной как для представителей промышленности, так и для тех, кто только изучает возможности внедрения современных технологий в производственный процесс.
Что такое лазерный станок для резки металла с ЧПУ
Лазерный станок для резки металла с ЧПУ представляет собой автоматизированную установку, в которой сфокусированный лазерный луч используется для локального нагрева и расплавления либо испарения металла по заданной траектории. ЧПУ, то есть числовое программное управление, обеспечивает точное перемещение режущей головки или заготовки по координатам, благодаря чему можно получать детали с высокой повторяемостью и сложной геометрией.
В основе технологии лежит концентрация большого количества энергии на очень малом участке поверхности. Луч нагревает металл в зоне воздействия до температуры плавления или испарения, а вспомогательный газ удаляет продукты резки из зоны реза. За счет этого образуется узкий пропил, а тепловое воздействие на окружающий материал остается относительно ограниченным.
Система ЧПУ управляет всеми основными параметрами процесса. Программа задает маршрут движения, скорость, точки входа и выхода, последовательность обработки контуров, а в более продвинутых системах - и ряд технологических параметров, включая мощность лазера, высоту головки и режим подачи газа. Это особенно важно в производстве, где от качества каждой детали зависят последующая сборка, сварка, гибка и общая точность изделия.
По сути, лазерный станок объединяет физику лазерного излучения, механику высокоточных перемещений и цифровое управление. Именно такое сочетание делает его одним из наиболее универсальных и востребованных инструментов обработки металла.
Принцип работы лазерной резки металла
Принцип лазерной резки основан на воздействии сфокусированного светового пучка высокой мощности на поверхность металла. Излучение концентрируется в небольшой точке, где резко возрастает плотность энергии. В результате металл в зоне контакта нагревается, плавится или испаряется. Одновременно в рабочую зону подается газ - обычно кислород, азот или сжатый воздух, - который помогает удалять расплав и стабилизировать процесс.
Если говорить поэтапно, работа происходит следующим образом. Сначала металл размещается на рабочем столе станка. Затем система позиционирования определяет нулевую точку и готовит оборудование к началу обработки. После запуска программы лазерная головка движется по заданной траектории, сохраняя установленное расстояние до поверхности листа. Луч формирует линию реза, а вспомогательный газ очищает область воздействия.
Точность процесса зависит от нескольких факторов. Важны стабильность источника излучения, качество фокусировки, корректность параметров программы, состояние сопла, точность приводов, тип металла, его толщина и отражательная способность. На результат также влияет правильный выбор режима для конкретного материала: например, нержавеющая сталь, черная сталь, алюминий и латунь ведут себя при резке по-разному.
Одним из ключевых достоинств лазерной технологии является бесконтактность. Режущий инструмент не соприкасается с металлом механически, а значит, не возникает обычного для традиционного инструмента износа режущей кромки в привычном смысле. Это снижает количество деформаций, повышает точность и делает обработку более чистой.
Основные элементы конструкции станка
Лазерный станок с ЧПУ состоит из нескольких взаимосвязанных систем, каждая из которых влияет на общий результат.
Лазерный источник
Это основной узел, генерирующий излучение. Именно от его типа, мощности и стабильности зависят производительность и диапазон задач, которые способен выполнять станок. В современных установках для резки металла чаще всего используются волоконные лазеры, но в промышленности до сих пор встречаются и другие типы источников.

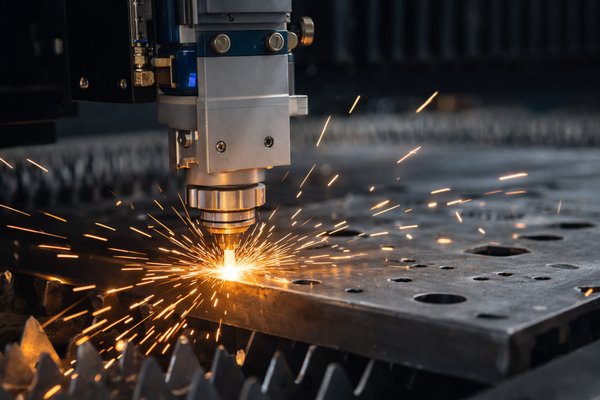

Режущая головка
Через режущую головку луч направляется к поверхности материала. Здесь расположены элементы фокусировки, сопло и часто датчики контроля высоты. Головка должна поддерживать оптимальное расстояние до листа, поскольку даже небольшие отклонения могут повлиять на качество реза.
Система перемещения
Станок оснащается направляющими, приводами, серводвигателями и механическими узлами, которые обеспечивают движение головки по координатам. От точности этих перемещений напрямую зависит геометрия готовой детали. Современные станки используют высокоточные линейные направляющие и сервоприводы для достижения плавности и повторяемости движения.
Рабочий стол
На рабочем столе размещается металлический лист. Конструкция стола должна обеспечивать устойчивость заготовки и удобство удаления отходов. В некоторых системах предусмотрены сменные столы, что ускоряет загрузку нового листа и повышает производительность.
Система подачи газа
Газ играет важную роль в процессе резки. Кислород может ускорять резку углеродистых сталей за счет окислительной реакции, азот помогает получать более чистую кромку без окисления, а сжатый воздух применяется как более экономичный вариант в ряде задач.
Система ЧПУ
Это программно-аппаратный комплекс, управляющий движением, режимами и последовательностью операций. Именно ЧПУ позволяет автоматизировать обработку, хранить программы, повторять детали с минимальными отклонениями и интегрировать станок в производственную цепочку.
Система охлаждения
Лазерный источник и некоторые другие узлы нуждаются в эффективном охлаждении. Для этого применяются чиллеры или иные системы отвода тепла. Стабильная температура необходима для надежной и долговечной работы оборудования.
Система удаления дыма и пыли
Во время резки образуются дым, аэрозоли и мелкие частицы металла. Их удаление необходимо как для безопасности персонала, так и для сохранения чистоты рабочей зоны и корректной работы оборудования.
Виды лазерных станков для резки металла
Существует несколько подходов к классификации такого оборудования. На практике чаще всего станки различают по типу лазерного источника, компоновке, степени автоматизации и назначению.
По типу лазера
Наиболее известны CO2-лазеры, твердотельные и волоконные лазеры. Для резки металла в современных условиях особенно широко применяются волоконные станки, поскольку они обеспечивают хорошую энергоэффективность, высокую скорость работы и удобство обслуживания. CO2-оборудование исторически сыграло большую роль в развитии отрасли, но сегодня чаще уступает место более современным решениям в сегменте металлообработки.
По конструкции
Есть станки для листового металла, трубы и профиля, а также комбинированные комплексы. Листовые установки предназначены для плоских заготовок. Трубные комплексы позволяют резать круглые, квадратные и профильные трубы. Комбинированные модели рассчитаны на более широкий спектр задач, но их выбор зависит от производственной необходимости.
По уровню автоматизации
Одни станки рассчитаны на базовую загрузку листа вручную, другие включают автоматические системы смены паллет, загрузчики, разгрузчики, сортировку деталей и интеграцию со складскими системами. Чем выше степень автоматизации, тем меньше участие оператора в рутинных операциях и тем выше производительность линии.
По мощности
Станки различаются по мощности источника. Менее мощные подходят для тонколистового металла и точных работ. Более мощные установки способны обрабатывать более толстые листы и быстрее выполнять задачи на серийном производстве. Однако мощность - не единственный критерий выбора, поскольку качество результата зависит и от настройки системы в целом.
Преимущества лазерных станков с ЧПУ
Популярность такого оборудования объясняется рядом объективных достоинств, которые особенно ценятся в производстве.
Высокая точность
Лазерная резка позволяет получать детали с точными размерами и сложной геометрией. Это важно в тех случаях, когда элементы должны стыковаться без дополнительной подгонки.
Чистая кромка
При правильном подборе режимов кромка после резки часто требует минимальной доработки. Это снижает трудозатраты на последующие операции и ускоряет производственный цикл.
Высокая скорость
При обработке листового металла лазерные станки обеспечивают высокую производительность, особенно на тонких и средних толщинах. Это делает их удобными как для мелкосерийного, так и для массового выпуска.
Гибкость производства
Переход от одной детали к другой осуществляется путем загрузки новой программы, а не заменой сложной оснастки. Это особенно полезно на предприятиях, работающих с большим ассортиментом изделий.
Автоматизация
ЧПУ снижает влияние человеческого фактора и позволяет воспроизводить результат с высокой повторяемостью. Кроме того, программное управление упрощает включение станка в цифровую производственную среду.
Экономия материала
Современные программы раскроя помогают рационально размещать детали на листе, уменьшая объем отходов. Это особенно важно при работе с дорогими металлами.
Бесконтактная обработка
Отсутствие механического контакта снижает риск деформации и позволяет работать с деликатными или тонкими заготовками более аккуратно.
Ограничения и особенности технологии
Несмотря на большое количество преимуществ, лазерные станки не являются универсальным решением для абсолютно всех задач. У технологии есть и ограничения.
Во-первых, экономическая целесообразность зависит от толщины и типа металла. Для очень толстых заготовок в ряде случаев могут быть более подходящими другие методы, например плазменная или газовая резка.
Во-вторых, отражающие материалы, такие как некоторые алюминиевые и медные сплавы, требуют особого подхода, подходящего оборудования и правильно настроенных режимов. Ошибки в выборе параметров могут повлиять на стабильность процесса.
В-третьих, высокая точность и производительность станка требуют соответствующего качества входных данных. Некачественно подготовленный чертеж, ошибки в программе, неправильная последовательность резки или неверно заданные технологические отступы приводят к браку независимо от уровня оборудования.
Кроме того, лазерная установка требует соблюдения правил безопасности, стабильного электропитания, системы вентиляции, качественного газа и регулярного технического обслуживания. Нельзя рассматривать станок как полностью автономную систему, не нуждающуюся в контроле.
Какие металлы можно резать на лазерных станках
Лазерные станки для резки с ЧПУ применяются для обработки самых разных металлов. Наиболее часто речь идет о черной стали, нержавеющей стали, алюминии, оцинкованной стали, меди, латуни и различных сплавах. Однако конкретные возможности зависят от типа лазера, мощности установки, конфигурации режущей головки и параметров газа.
Черная сталь является одним из наиболее удобных материалов для лазерной резки. Она широко используется в промышленности, и для нее хорошо отработаны режимы обработки. Нержавеющая сталь также хорошо поддается резке, но для получения качественной кромки требуется правильный подбор параметров, особенно если важен внешний вид детали.
Алюминий относится к материалам, требующим большего внимания из-за высокой отражающей способности и теплопроводности. Тем не менее современные волоконные станки успешно решают и эти задачи. Работа с медью и латунью также возможна, но требует оборудования, рассчитанного на подобные материалы.
Чем сложнее материал с точки зрения отражения и отвода тепла, тем выше требования к источнику, оптике и настройке технологического режима. Поэтому при выборе станка важно учитывать не абстрактные возможности, а реальные материалы, с которыми предстоит работать.
Роль программного обеспечения и подготовки файлов
Эффективность лазерного станка во многом зависит не только от механики и источника, но и от программного обеспечения. Производственный цикл обычно начинается с создания чертежа детали в CAD-системе. Затем данные передаются в CAM-программу, где формируется раскрой, задаются технологические параметры и создается управляющая программа для станка.
На этом этапе решаются важные задачи: размещение деталей на листе, определение порядка резки, выбор точек врезки, учет перемычек, микросоединений, компенсации ширины реза и других параметров. Грамотно составленная программа позволяет сократить время обработки, уменьшить деформации, снизить расход материала и повысить качество кромки.
Особое значение имеет оптимизация раскроя. На предприятиях, работающих с большими объемами металла, даже небольшое сокращение отходов может заметно повлиять на экономику производства. Кроме того, программное обеспечение помогает формировать задания для серии, управлять очередью деталей и учитывать производственные приоритеты.
Современные системы ЧПУ также могут включать базы готовых режимов, автоматическое определение параметров резки, диагностику ошибок и функции удаленного мониторинга. Все это делает станок не просто инструментом, а частью цифровой производственной среды.
Где применяются лазерные станки для резки металла
Сфера применения такого оборудования очень широка. Лазерная резка востребована там, где нужно сочетание точности, высокой скорости и гибкости производства.
В машиностроении станки используются для изготовления корпусов, кронштейнов, крепежных элементов, крышек, фланцев и множества других деталей. В строительной отрасли лазерная резка применяется для производства закладных элементов, фасадных деталей, металлических панелей, ограждений и узлов металлоконструкций.
В производстве мебели и торгового оборудования лазер помогает изготавливать элементы каркасов, декоративные панели, перфорированные детали и комплектующие сложной формы. В вентиляции и климатическом оборудовании такие станки нужны для вырезания воздуховодов, соединительных элементов, фланцев и корпусов.
Большое значение технология имеет и в электротехнической промышленности, где необходимы точные корпуса, монтажные панели и металлические детали для шкафов управления. В транспортной отрасли лазерная резка применяется в производстве компонентов для автомобильной, железнодорожной и иной техники.
Кроме того, оборудование используется в рекламной и дизайнерской сфере, где востребованы сложные декоративные элементы, вывески, панели и изделия индивидуальной формы. Универсальность метода делает его полезным как для массового производства, так и для единичных заказов.
Как выбрать лазерный станок для резки металла с ЧПУ
Выбор оборудования должен основываться не на общем представлении о технологии, а на конкретных производственных задачах. Ошибка на этом этапе может привести либо к переплате за избыточные возможности, либо к покупке станка, который не справляется с реальной нагрузкой.
Прежде всего нужно определить, какие материалы и толщины планируется резать. От этого зависит мощность, тип источника и конфигурация головки. Далее важно понять, какой формат листа используется на предприятии и какие габариты рабочего стола необходимы.
Следующий критерий - производительность. Если речь идет о небольшой мастерской с разными, но не слишком крупными заказами, акцент может быть сделан на универсальности и удобстве переналадки. Если же оборудование выбирается для серийного производства, важны скорость, надежность, автоматическая загрузка и интеграция в поток.
Немалую роль играют качество механической части, уровень программного обеспечения, удобство интерфейса, доступность сервиса и обучение персонала. Также следует учитывать стоимость эксплуатации: потребление электроэнергии, расход газа, частоту обслуживания, замену расходных элементов и требования к помещению.
Правильный выбор всегда связан с анализом не только цены станка, но и всей производственной модели: объема заказов, требований к точности, наличия квалифицированных операторов и перспектив расширения производства.
Требования к установке и эксплуатации
Лазерный станок с ЧПУ требует подходящих условий эксплуатации. Необходимо подготовить помещение с достаточной площадью, устойчивым основанием, надлежащей вентиляцией и безопасной организацией рабочего пространства. Также важно обеспечить стабильное электропитание, подачу технических газов и эффективное удаление дыма.
Оператор должен быть обучен не только работе с интерфейсом, но и основам технологического процесса. Ошибки в установке параметров, обслуживании оптики или выборе режима могут привести к снижению качества деталей, поломкам и простоям.
Регулярное техническое обслуживание включает проверку направляющих, чистоту оптических элементов, состояние сопел, корректность работы датчиков, систему охлаждения и фильтрации. Своевременный сервис влияет на точность, срок службы оборудования и общую стабильность производства.
Важно и соблюдение требований безопасности. Лазерное излучение, высокое напряжение, горячие поверхности, металлические частицы и дым требуют использования штатных защитных систем и строгого соблюдения инструкций. На современном оборудовании предусмотрены ограждения, датчики, блокировки и другие элементы защиты, но они не заменяют дисциплину персонала.
Лазерная резка и экономическая эффективность
С экономической точки зрения лазерный станок может быть очень выгодным решением, если его возможности соответствуют реальным задачам предприятия. Высокая скорость, сокращение отходов, уменьшение ручного труда и минимизация доработки кромки позволяют снижать себестоимость изделий.
Особенно заметен эффект в условиях серийного выпуска и частой смены номенклатуры. Там, где механическая обработка потребовала бы большого количества оснастки и длительной переналадки, лазер с ЧПУ позволяет быстро переключаться между заказами. Это делает производство более гибким и конкурентоспособным.
Однако экономическая эффективность зависит не только от самого факта приобретения станка. Важны загрузка оборудования, квалификация персонала, качество подготовки управляющих программ и организация всего производственного процесса. Станок приносит максимальную пользу тогда, когда он встроен в продуманную систему работы, а не используется эпизодически без четкого планирования.
Перспективы развития технологии
Технологии лазерной резки продолжают развиваться. Современные станки становятся быстрее, точнее и удобнее в управлении. Улучшаются системы автоматической фокусировки, появляются более интеллектуальные алгоритмы подбора режимов, расширяются возможности удаленного мониторинга и диагностики.
Производственные предприятия все чаще стремятся к цифровизации, и лазерные станки с ЧПУ хорошо вписываются в эту тенденцию. Они интегрируются с программами управления производством, системами складского учета, роботизированной загрузкой и автоматической сортировкой деталей. В результате оборудование превращается в элемент более крупной автоматизированной цепочки.
Также растет роль энергоэффективности, снижения отходов и устойчивого производства. Лазерные технологии хорошо соответствуют этим задачам благодаря точному раскрою, относительно чистому процессу и возможностям оптимизации расхода ресурсов.
Можно ожидать, что в ближайшие годы развитие будет идти в сторону дальнейшей автоматизации, повышения скорости, улучшения качества резки сложных материалов и расширения возможностей интеллектуального управления производством.
Заключение
Лазерные станки для резки металла с ЧПУ представляют собой высокотехнологичное оборудование, которое сочетает точность, производительность и гибкость применения. Они позволяют обрабатывать различные виды металла, получать детали сложной формы, автоматизировать производство и обеспечивать высокую повторяемость результата. Благодаря системе числового программного управления такие станки становятся особенно эффективными в серийном выпуске, в производстве с широкой номенклатурой изделий и там, где важны качество кромки и минимальные отклонения от заданных размеров.
При этом лазерная резка - не просто современный и удобный метод, а полноценный производственный инструмент, требующий грамотного выбора, правильной настройки, подготовленных программ и квалифицированной эксплуатации. Наилучший результат достигается тогда, когда учитываются свойства материала, особенности конструкции станка, условия работы и задачи конкретного предприятия.
Понимание принципов работы, преимуществ, ограничений и сфер применения лазерных станков с ЧПУ помогает более осознанно подходить к их использованию. Для современной металлообработки это уже не редкое специализированное решение, а важный элемент технологической инфраструктуры, который позволяет повышать качество продукции, ускорять производственные процессы и делать изготовление металлических деталей более точным и управляемым.
